赋能PVC高填充与高粘接：硅烷偶联剂KH570的表面改性机理及工艺控制要点

在PVC（聚氯乙烯）塑料的加工与后处理中，硅烷偶联剂KH570（γ-甲基丙烯酰氧基丙基三甲氧基硅烷）主要扮演“界面桥梁”的角色。其核心应用集中在无机填料的表面改性以及PVC制品表面的涂装/粘接预处理。

一、 核心应用方法

1. 无机填料的表面预处理（最主流应用）
   在PVC电缆料、硬质管材或软质薄膜生产中，常需添加碳酸钙（CaCO₃）、滑石粉、氢氧化铝（阻燃）等无机填料。直接将KH570的稀溶液（通常为0.5%-2%浓度，乙醇/水为溶剂）喷洒或浸渍在填料表面，烘干后混入PVC树脂。这能在填料表面引入甲基丙烯酰氧基，提升填料与PVC基体的相容性，降低熔体粘度，并显著提高复合材料的力学性能与耐热性。

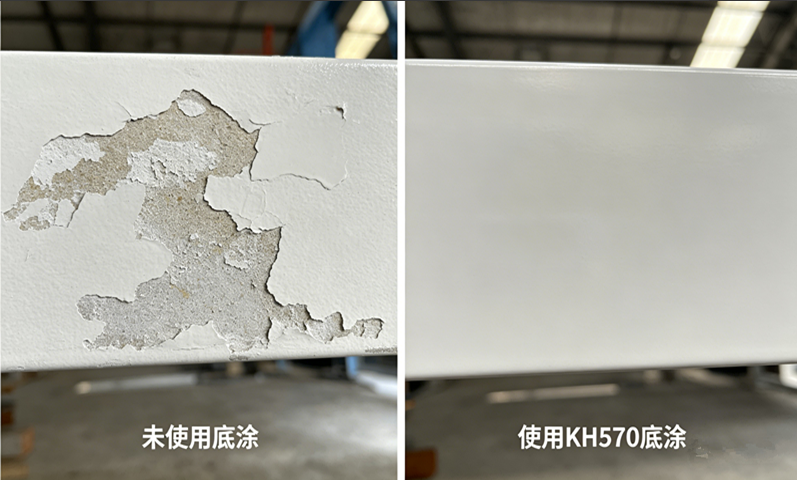

2. PVC制品的表面涂装底涂处理
   当PVC制品需要进行喷漆、丝印或粘接（尤其是与丙烯酸、不饱和聚酯等树脂粘接）时，可先将KH570配制成低浓度水解液，对清洁后的PVC表面进行喷涂或刷涂。经干燥固化后，KH570有机官能团向外排列，能大幅增强后续涂层或胶水在PVC表面的附着力，解决PVC极性强但有时存在增塑剂迁移导致的掉漆问题。

3. 原位共混添加
   在PVC高速捏合或密炼阶段，直接将定量KH570（一般为树脂或填料重量的0.5%-2%）加入体系。需注意此时物料需含有微量水分以触发水解，或配合加入少量雾化水，使KH570在加工过程中原位接枝到填料或树脂界面。

二、 关键注意事项（行业避坑重点）

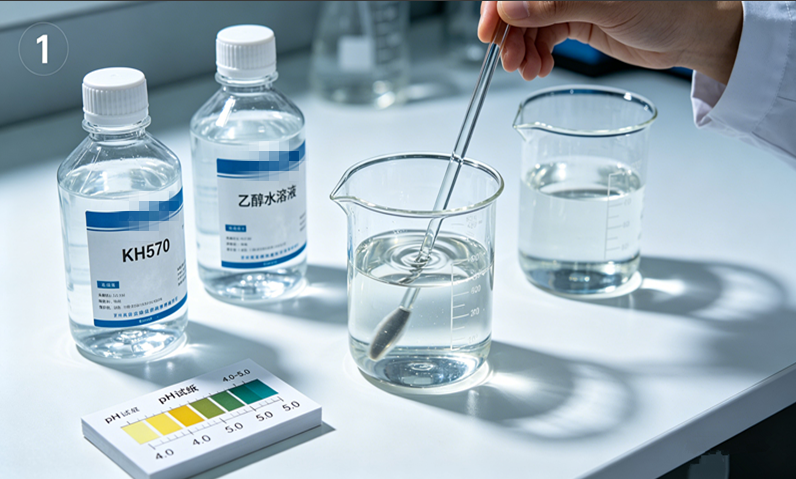

1. 必须预先水解，控制pH值
   KH570分子端的甲氧基硅烷需水解生成活性硅醇（-SiOH）才能与填料表面的羟基反应。切勿将纯KH570直接添加。应使用乙醇-水混合溶剂，并用冰醋酸调节pH至4.0-5.0（弱酸性）以催化水解并防止自聚，水解搅拌30分钟以上至溶液澄清后再使用。

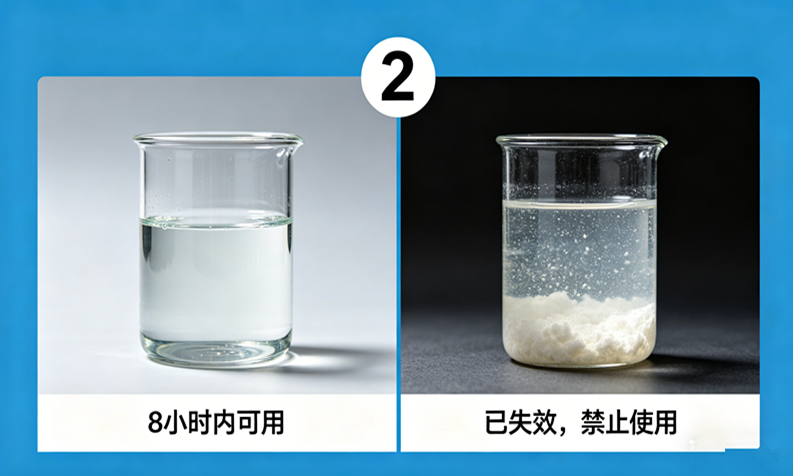

2. 水解液现配现用，严防过期
   水解后的KH570硅醇极不稳定，极易发生自缩合生成多聚体沉淀。配制好的工作液建议在8小时内用完，若出现浑浊或白色絮状物，必须废弃，否则会导致填料改性不均或出现“雪花纹”等质量缺陷。

3. 用量精准，并非越多越好
   最佳用量通常为填料质量的0.2%-2.0%。用量过少达不到偶联效果；过量则未反应的硅烷会在界面堆积形成弱边界层，反而劣化力学性能，或增加不必要的成本。

4. 环境湿度与储存管控
   操作环境相对湿度建议低于75%，过于潮湿会触发KH570提前水解缩合，降低有效成分。未开封原装KH570需密封避光保存（15-30℃），防止吸潮凝胶化；开封后应尽快用完。

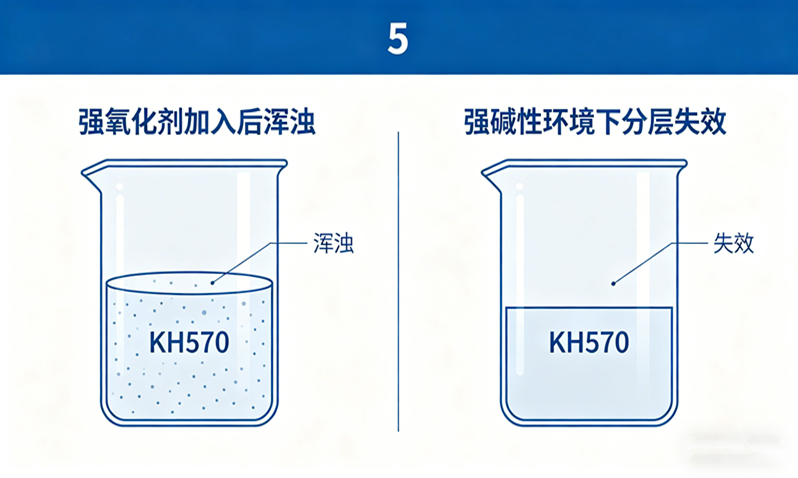

5. 避开强氧化剂与碱性过强环境
   KH570含有的甲基丙烯酰氧基不耐强氧化剂（如过氧化物），且强碱性环境（pH>8）会加速硅烷键断裂，影响偶联效果，需评估PVC配方中的稳定剂体系是否冲突。
