外墙保温板用硅烷偶联剂能解决开裂问题吗？操作步骤是什么？

一、核心结论
外墙保温板使用硅烷偶联剂，可有效缓解、大幅降低特定类型的开裂风险，但无法完全解决所有开裂问题。它仅能作为界面增强、提升体系抗裂性的核心辅助措施，最终的开裂防控需结合材料选型、结构设计、施工工艺管控综合实现。

二、硅烷偶联剂对开裂问题的核心作用（可针对性防控的开裂类型）
硅烷偶联剂的核心价值是优化保温板 - 抹面砂浆的界面性能，从根源上降低 3 类高发开裂的风险：
1.增强界面粘结，防控界面脱粘型开裂
硅烷偶联剂可通过水解反应形成硅醇基，与抹面砂浆中的水泥等无机成分形成稳定的 Si-O-Si 化学键；同时其有机官能团可大幅改善对 EPS、XPS 等非极性保温板表面的润湿效果与界面相容性，显著提升保温板与抹面砂浆的界面粘结强度，从根源上减少因界面脱粘、空鼓引发的抹面层开裂。

2.改善应力传递，防控应力集中型开裂
经硅烷偶联剂改性后，保温板与砂浆之间会形成柔韧的界面过渡层，在温度交替变化、干湿循环或外力作用下，可更均匀地传递、分散体系内应力，降低局部应力集中，从而大幅减少抹面层、保温层因应力不均产生的开裂风险。
3.提升耐水耐候性，防控材料劣化型开裂
硅烷偶联剂可赋予保温板界面、抹面砂浆体系优异的疏水性，减少雨水、水汽渗透，避免因水分侵蚀、冻融循环导致的材料强度下降、界面失效，延缓体系老化，降低长期使用过程中的劣化型开裂风险。

三、无法解决的开裂场景（核心局限性）

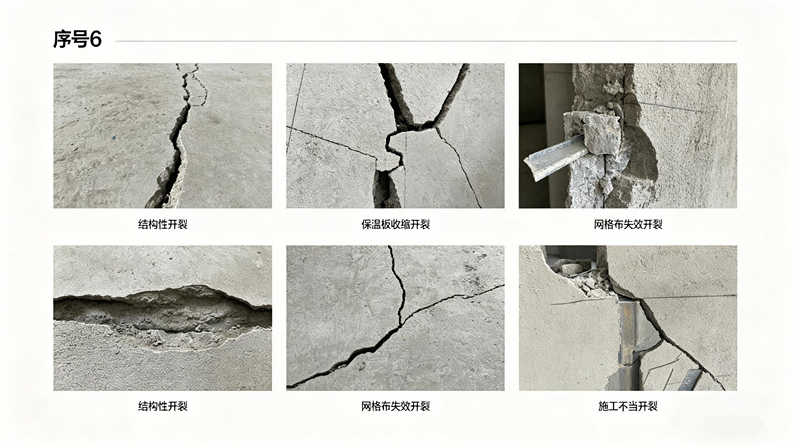

开裂问题由多因素引发，以下场景的开裂，硅烷偶联剂无法起到防控效果：
保温板自身收缩、基材不合格引发的内源性开裂；
基层墙体结构变形、沉降引发的结构性开裂；
网格布铺设不当、层数不足、克重不达标引发的抗裂体系失效开裂；
抹面砂浆单次施工厚度超标、材料配比不合格、养护不当引发的施工类开裂；
外墙保温体系结构设计不合理引发的系统性开裂。

四、标准操作步骤
（一）表面处理法（推荐首选，抗裂提升效果最优）
该方法为工程通用标准工艺，直接对保温板粘接面做界面改性，效果稳定可控。
溶液配制
①选型匹配：水泥基抹面砂浆优先选用 KH-550（氨基硅烷），环氧体系砂浆优先选用 KH-560（环氧硅烷）；

② 浓度控制：推荐质量分数 0.5%~2%，常规工程通用 1% 浓度即可；
③ 溶剂体系：优先选用水：乙醇 / 异丙醇 = 1:1 的混合溶剂，氨基硅烷可直接用去离子水稀释，配制时需搅拌至溶液完全透明均匀；

④ 水解熟化：配制完成后常温静置 15~30 分钟，让硅烷充分水解，溶液需在 24 小时内用完，不可久放。
基材表面预处理
彻底清除保温板待处理表面的灰尘、油污、脱模剂、浮渣等杂质，确保表面干燥、平整、无松散层，避免杂质影响硅烷成膜与键合效果。
施涂处理
采用喷涂、刷涂或辊涂的方式，将硅烷溶液均匀施加到保温板待处理表面，确保界面全覆盖、无漏涂、无积液，常规用量控制在 50~80g/㎡。
干燥固化
处理后的保温板，常温通风条件下晾干 24 小时；或在 80~120℃条件下烘干 1~2 小时，确保硅烷充分反应，在界面形成稳定的化学键合层。
后续施工
固化完成后，按照外墙保温工程规范，进行保温板安装、抹面砂浆涂抹、网格布铺设等常规工序即可。

（二）内掺法（工程便捷工艺，适合批量施工）

该方法无需单独做界面处理，直接将硅烷偶联剂添加到抹面砂浆中，操作更便捷，适合大规模工程施工。
选型与掺量：优先选用 KH-550，推荐掺量为抹面砂浆干粉总质量的 0.1%~0.5%；
掺加方式：先将硅烷偶联剂与拌合水充分混合均匀，再加入砂浆干粉，按照常规配比搅拌均匀即可；
搅拌完成后，按照常规抹面砂浆施工流程施工即可。
五、关键注意事项
选型与浓度需适配场景：需根据保温板材质、抹面砂浆体系、施工环境选择对应的硅烷型号与浓度，正式施工前必须先做小样试验，验证界面粘结效果与适配性。
施工环境管控：施涂需在环境温度 5~35℃、相对湿度≤85% 的条件下进行，雨天、大风天、结露环境严禁施工。
不可替代核心抗裂体系：硅烷偶联剂仅为界面增强辅助措施，不可替代网格布、合格的抹面砂浆、规范的施工工艺等核心抗裂环节，开裂防控需全流程综合管控。
安全防护：硅烷溶液具有轻微刺激性，施工时需佩戴护目镜、手套，做好通风防护，避免直接接触皮肤与眼睛。
